Qualität messbar gestalten
Optische 3D-Messtechnik für Qualitätsprüfung in der Fertigung
Optische 3D-Messtechnik wird aufgrund ihrer Präzision, Geschwindigkeit und Vielseitigkeit in verschiedenen Anwendungen eingesetzt. Sie ermöglicht genaue Messungen von komplexen Oberflächen, ohne das Objekt zu berühren, was Beschädigungen verhindert. Diese Technik findet Anwendung in der Qualitätskontrolle, Reverse Engineering, Produktentwicklung und mehr. Durch ihre Automatisierungsfähigkeit und digitale Datenerfassung trägt sie zur Effizienzsteigerung und Kostenreduzierung bei, indem sie Fehler frühzeitig erkennt und die Produktionsleistung verbessert.
Twip optical solutions bietet mit seiner maßgeschneiderten konfokalen Mikroskopie-Technologie eine äußerst effektive Methode zur schnellen und präzisen Erfassung dreidimensionaler Oberflächen in einer Vielzahl von Branchen.
Technik der konfokalen Mikroskopie von twip optical solutions

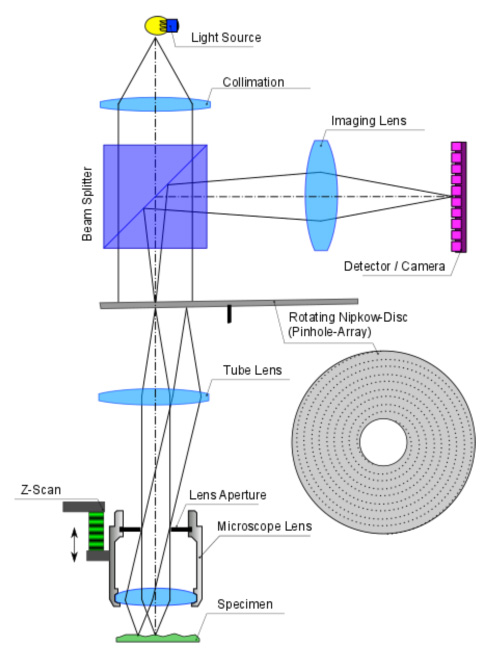

Die 3D-Erfassung von Oberflächen mit submikrometer Auflösung. – Dabei wird eine Punktlichtquelle auf das Messobjekt abgebildet, und der beleuchtete Objektpunkt wird über eine sehr kleine Lochblende auf einen Detektor projiziert. Durch die Auswertung des Intensitätsverlaufs im konfokalen Bilderstapel erfolgt eine exakte Bestimmung der Objektposition.
Das innovative Messsystem von twip optical solutions verwendet eine rotierende Mikrolinsenscheibe, um zuverlässige Messungen an stark absorbierenden oder schwach reflektierenden Objekten zu ermöglichen.
Vorteile
Hohe axiale Auflösung
Bestimmung der 3D Topographie mit einer Auflösung bis zu wenigen Nanometern
Unabhängig von Oberflächeneigenschaften
Messung von allen Oberfläche, egal ob spiegelnd oder rau, unabhängig von der Farbe oder Reflexionsgrad
Schnelle Messung und einfache Auswertung
Messunggeschwindigkeit korreliert mit der Auflösung
Niedrige Auflösung und Vergrößerung ermöglicht schnelle Messungen
Hohe Auflösung durch kleinere Messbereiche in axialer Richtung noch immer schnell umsetzbar.
Bis zu 1,3 Mio. Messpunkte in 3 Sekunden
Besonderheiten der konfokalen Mikroskopie
SpeziellerAufbau führt zur „konfokalenFilterung“
Das Bild ist nur in der Fokusebene hell
Durch einen Höhenscan werden mehrere Bilder aufgenommen
Die maximale Helligkeit definiertdie Objektlage
Welche Möglichkeiten ergeben sich durch die konfokale Mikroskopie
Die konfokale Mikroskopie spielt eine entscheidende Rolle sowohl in der Qualitätssicherung der Produktion als auch in der Forschung und Entwicklung. Ihre Anwendung ist in einer Vielzahl von Branchen weit verbreitet, darunter Luft- und Raumfahrt, Automobilindustrie, Maschinenbau, Kunststofftechnik, Elektronik und vielen anderen. Die Vielseitigkeit dieser Technologie ermöglicht präzise Analysen und Messungen, die einen wesentlichen Beitrag zur Produkt- und Prozessverbesserung in diesen Bereichen leisten.
